■ 基本操作チュートリアル

5.ファイルの保存

最後に、作図したファイルを保存しましょう。

1. [ファイル]メニューの [名前を付けて保存] をクリックします。

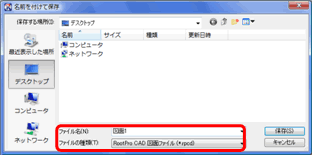

2. [名前を付けて保存] ダイアログボックスが表示されます。
保存先を選択し、[ファイル名] ボックスにファイル名を入力します。[ファイルの種類] が「RootPro CAD 図面ファイル(*.rpcd) 」になっていることを確認し、[保存] ボタンをクリックするとファイルの保存が完了します。

[ファイルの種類] でファイルを選ぶことで、「RootPro CAD 図面ファイル(*.rpcd) 」以外のファイル名で保存することが可能です。
ファイルの種類は以下の通りです。

・ RootPro CAD テンプレートファイル(*.rpct)
※ Adobe PDFファイル(*.pdf)
※ AutoCAD DWGファイル(*.dwg)
※ AutoCAD DXFファイル(*.dxf)
※ JW-CAD JWWファイル(*.jww)
※ SXF フィーチャコメントファイル(*.sfc)
※ SXF STEP/AP202ファイル(*.p21)

※ 印のファイル種類は、RootPro CAD Professional版、RootPro CAD Professional 版で利用可能です。
